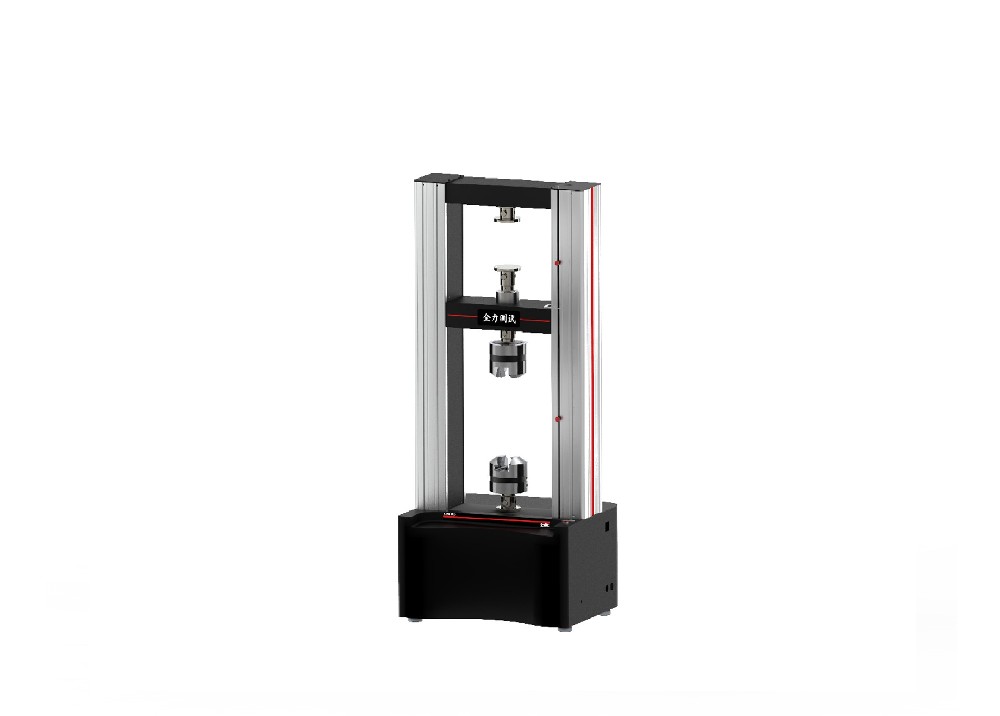

• CTS-E200系列微機控制電子式萬能試驗機

  一、產品概述：

  微機控制電子式萬能試驗機主要用于金屬和非金屬材料的拉伸、壓縮、彎曲等試驗。適用于鋼鐵冶金、建工建材、航空航天、質量監督、教學科研單位等領域。

  試驗機符合GB/T 228.1-2021《金屬材料 拉伸試驗 第1部分：室溫試驗方法》、GB/T7314《金屬材料室溫壓縮試驗方法》及GB/T14452《金屬材料彎曲力學性能試驗方法》。測量RP、Rt、ReH、ReL、Rm、E、A、At、Agt、Z等性能參數。滿足多種標準及全球最新安全指令：如ASTM E 4、ISO 75000.5機械防護等標準。

  二、產品特點：

  1、 主機結構

  上下雙空間結構，無需更換連接件可直接調換試驗空間。由上橫梁、中橫梁、工作臺及底面板通過兩副滾珠絲杠、四根立柱構成框架結構，增加了框架架構的剛度。

  2、 主要部件

  優化設計上橫梁、中橫梁、工作臺結構增加了相應的剛度，且配以無間隙精密磨制滾珠絲杠傳動，提高了傳動效率和位移精度。導向采用無油潤滑軸承，提高了試驗機運行速度、保證運行平穩無噪音，從而整體提高了試驗機的準確度和耐久性。

  3、 載荷測量

  采用進口高精度、高穩定性輪輻式拉壓應變傳感器，保證試驗力精度，可擴展增加多個傳感器，實現試驗力更寬范圍的測量。

  4、 傳動系統

  采用進口全數字式交流伺服系統，控制高精度、高響應頻率交流伺服電機，保證傳動系統的效率高、噪音低、傳動平穩。

  5、 試驗附具

  采用插銷方式，非常方便連接多規格的附具，滿足各種材料的測試要求。

  6、 試驗保護

  具有完善的限位保護功能、過載過流保護、試驗斷裂自動停機等功能，操作安全可靠。

  三、產品的制造和檢驗標準：

      GB/T 16491-2022《電子萬能試驗機》；

       GB/T 2611-2022 《試驗機通用技術要求》；

       JJG 139-2014 《拉力、壓力和萬能試驗機》；

       JJG 475-2008 《電子式萬能試驗機檢定規程》；

       GB/T 16825.1《靜單軸試驗機的檢驗第1部分：拉力和（或）壓力試驗機測力系統的檢驗與校準》；

       GB/T 22066-2008《靜力單軸試驗機計算機數據采集系統的評定》。

  四、標準配置：

  拉伸夾具 1套、壓縮夾具1套、 彎曲夾具1套

  五、拓展配置：

  全自動引伸計、大變形引伸計、專用附具、環境試驗箱等

  六、技術指標：


  技術名稱		技術參數
  產品型號		CTS-E200
  試驗機級別		0.5級
  主機參數	上橫梁尺寸	長×寬×高：949×300×160
  	中橫梁尺寸	長×寬×高：882×300×190
  	工作臺尺寸	長×寬×高：1040×340×190
  	滾珠絲杠副規格	6310
  	立柱直徑	Φ55（4根）
  	有效試驗寬度	600
  	有效拉伸行程	600
  	有效壓縮行程	600
  	橫梁最大行程	1380
  	伺服電機功率（kW）	4
  	主機外形尺寸 (mm)	1115×860×2510
  	主機重量	1800
  力值測量參數	最大試驗力（kN）	200
  	試驗力測量范圍	最大試驗力的0.2%-100%
  	試驗力示值相對誤差	±0.5%
  	試驗力分辨力	1/1000000 FN
  位移測量參數	位移分辨力（μm）	0.033
  	橫梁位移示值相對誤差	±0.5%
  變形測量參數	變形測量范圍	0.2%-100% FN
  	變形測量精度	±0.5%
  	變形示值分辨率	最大變形量的1/±1000000
  	變形測量系統（標距mm/變形mm）	50/10
  控制參數	橫梁速度調節范圍（mm/min）	0.001-1200
  	滿載試驗速度調節范圍（mm/min）	0.001-850
  	力控速率調節范圍	速率＜0.05% FN/s時，為設定值的±1%以內；速率≥0.05% FN/s時，為設定值的±0.5%以內。
  	變形速率調節范圍	變形速率控制精度：速率＜0.05% FN/s時，為設定值的±1%以內；速率≥0.05% FN/s時，為設定值的±0.5%以內
  	位移速率控制精度	速率＜0.01mm/min時，為設定值的±1%以內；速率≥0.01mm/min時，為設定值的±0.2%以內。
  	恒力、恒位移、恒變形控制范圍	0.5%~100% FN
  	恒力、恒位移、恒變形控制精度	設定值≥10% FN時，為設定值的±0.1%以內；  速率＜10% FN時，為設定值的±1%以內
  附具參數	液壓拉伸附具	平鉗口：0-10、10-20、20-30 圓鉗口：Φ6-16、Φ16-26、Φ26-36
  	壓縮附具	Φ120
